Profil ve Detaylar

Name: Güner Metal Yapı
Address: Fatin Caddesi No: 61/A, Siteler, Altındağ, Ankara, TR
Telephone: +903123533530

Küpeşte, baza ve çıta profillerimizin ölçülü kesitleri ile cam bağlantı detayları. Projelendirme ve şartname için doğrudan kullanabilirsiniz; ölçüler milimetredir.

Küpeşte: 80 × 30 mm alüminyum küpeşte
Cam: 8–10 mm temperli · 6+6 / 8+8 mm temperli lamine
Baza: Standart · Alçak · Yüksek baza
Çıta: Açılı · Düz · Oval çıta (kulaklı seçenekleri)

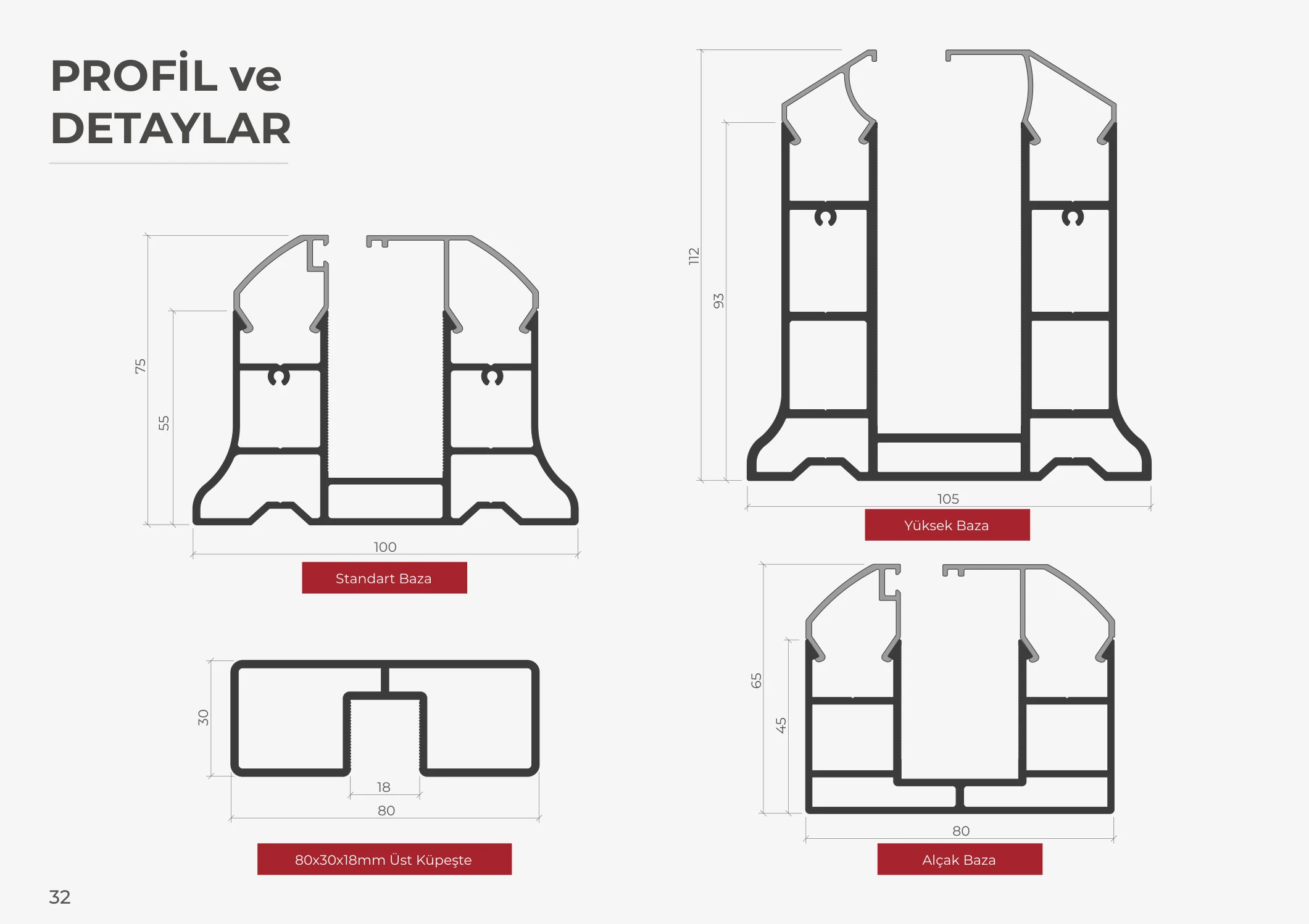

Standart baza 100 mm, yüksek baza 105 mm, alçak baza 80 mm kesitleri ve 80×30×18 mm üst küpeşte, ölçülü — Baza profilleri ve üst küpeşte
Standart baza 100 mm genişlik, 75 mm yükseklik. Yüksek baza 105 × 112 mm; alçak baza 80 × 65 mm. Üst küpeşte 80 × 30 mm, 18 mm cam kanalı.

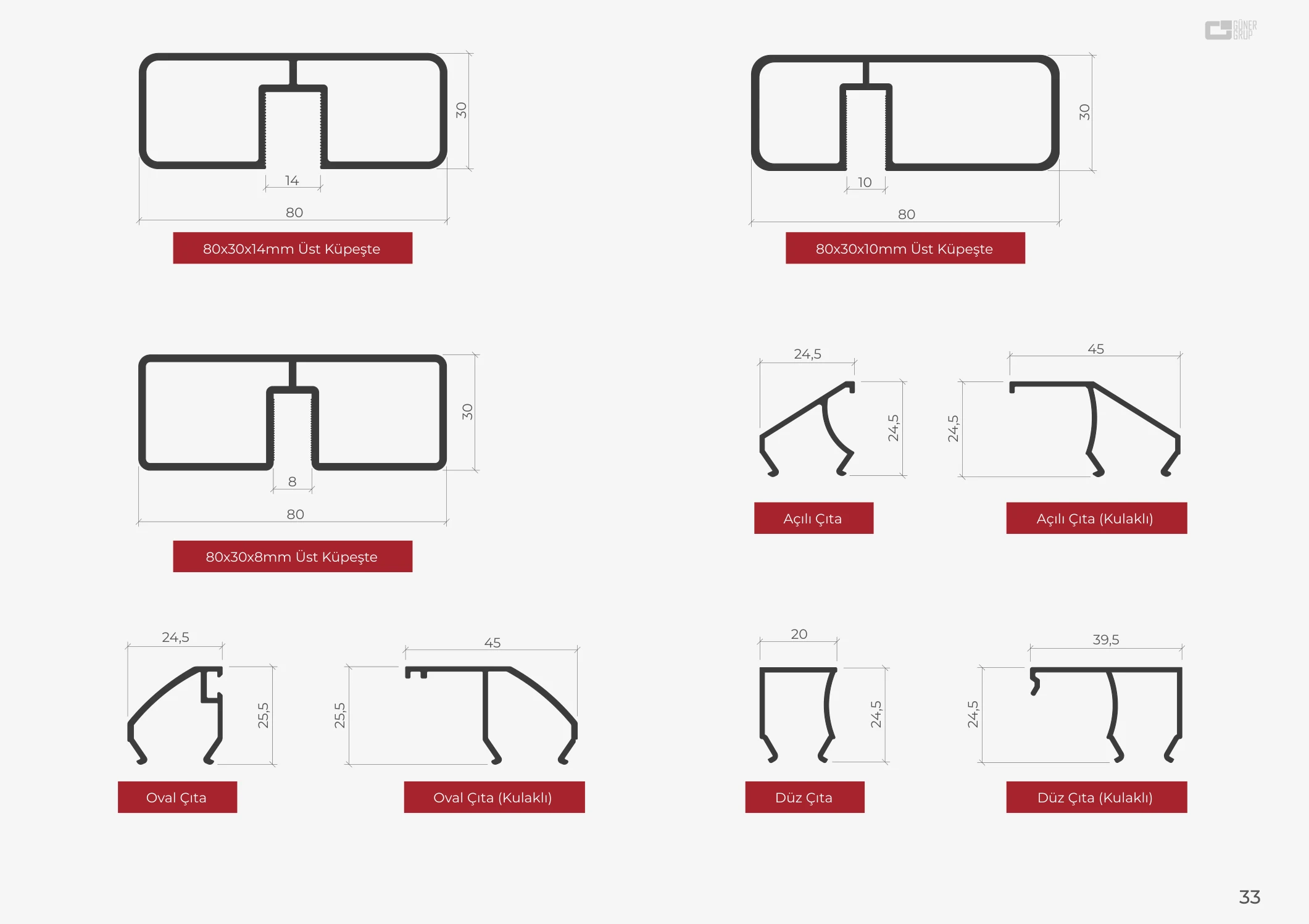

80×30 mm küpeştenin 14, 10 ve 8 mm cam kanallı çeşitleri ile açılı, düz ve oval çıta kesitleri — Küpeşte cam kanalları ve çıtalar
Küpeşte kanalı cam kalınlığına göre 8, 10, 14 veya 18 mm. Çıtalar açılı, düz ve oval; her biri kulaklı seçenekli.

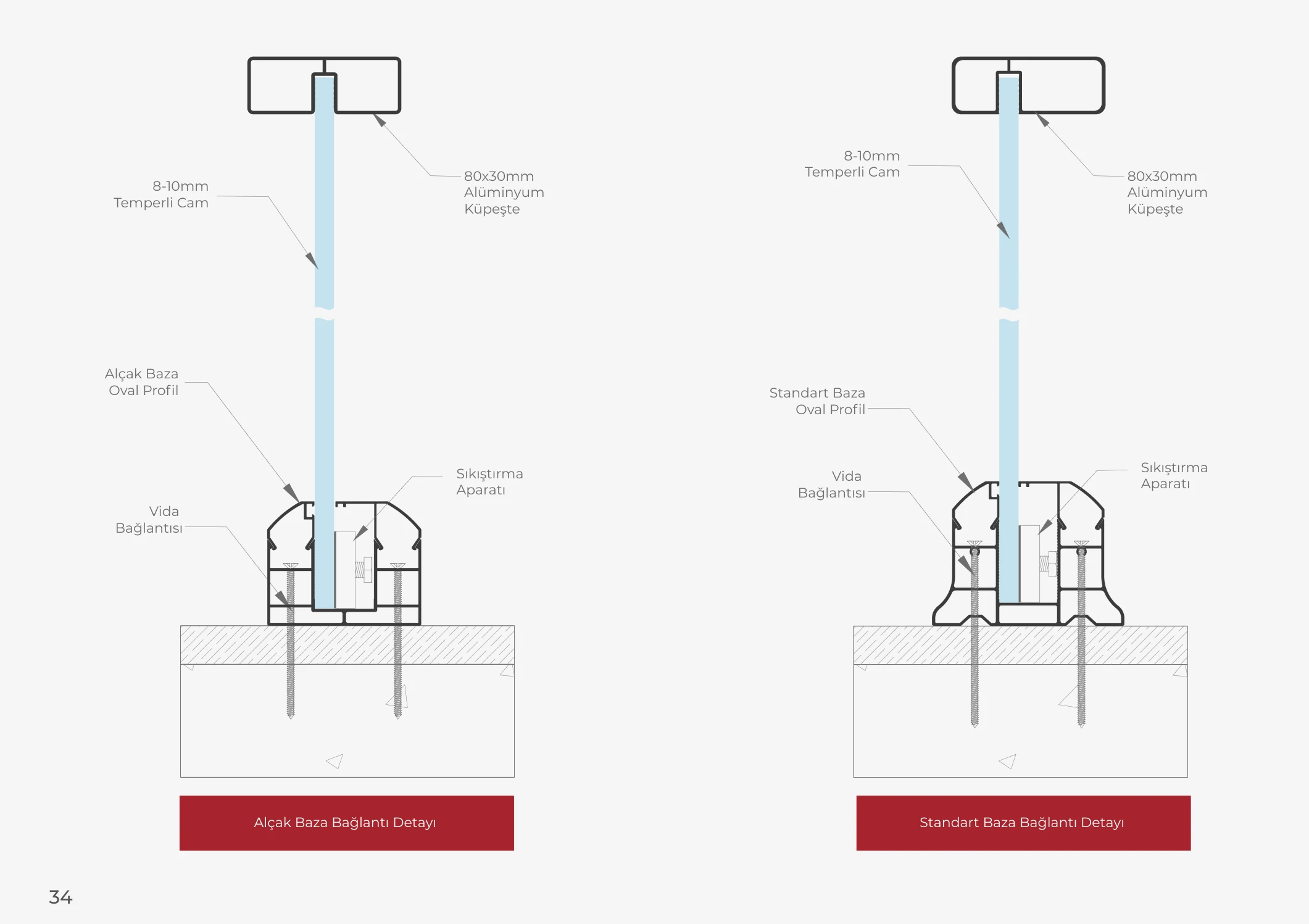

8–10 mm temperli camın alçak ve standart bazaya oval profil, sıkıştırma aparatı ve vida bağlantısıyla oturması — Alçak ve standart baza bağlantı detayı
8–10 mm temperli cam; oval profil, sıkıştırma aparatı ve zemine vida bağlantısı. Baza gömülerek görünen yüzey azaltılabilir.

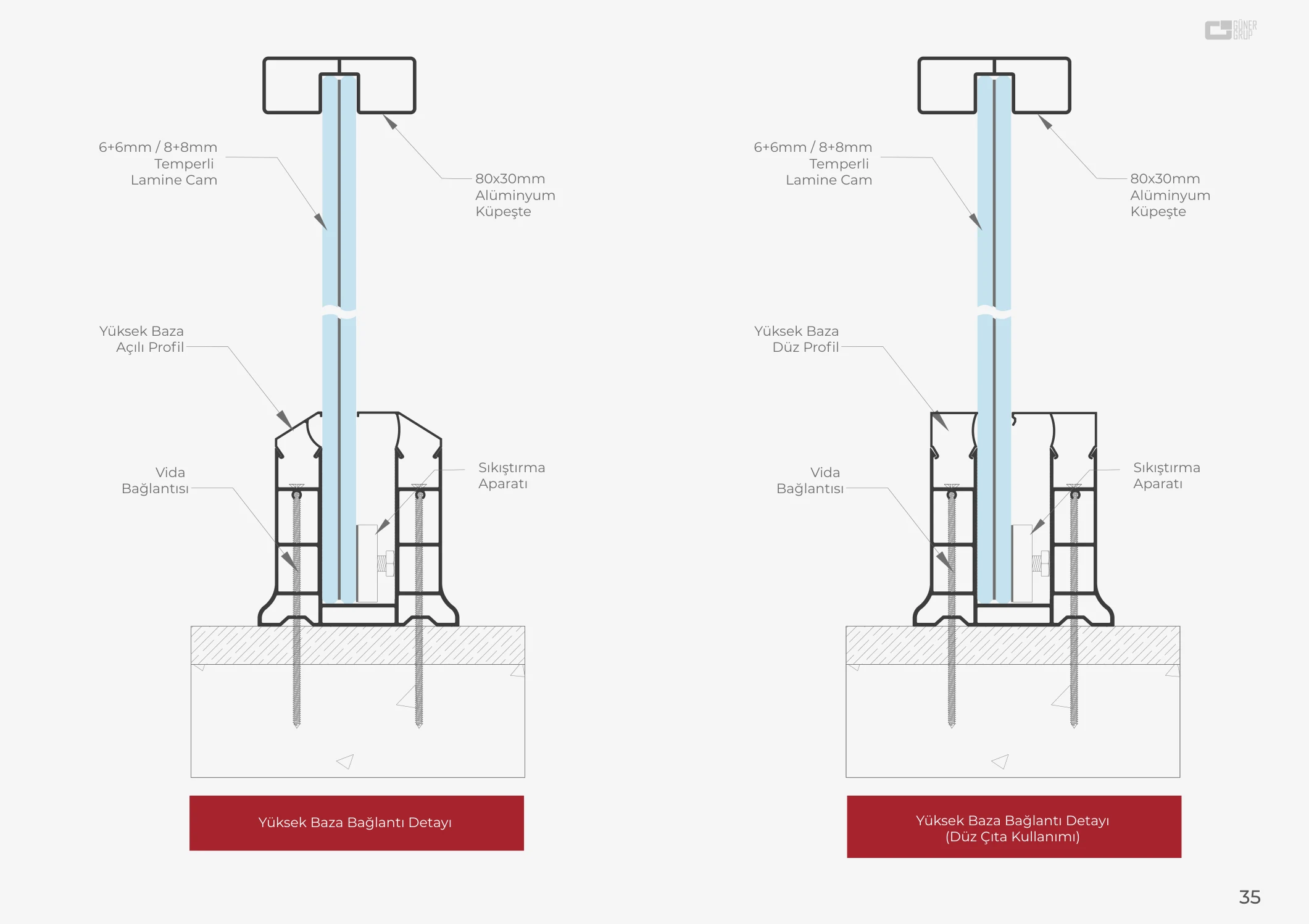

6+6 veya 8+8 mm temperli lamine camın yüksek bazaya açılı ve düz profil ile bağlantısı — Yüksek baza bağlantı detayı
6+6 / 8+8 mm temperli lamine cam; açılı profil veya düz çıta kullanımıyla iki ayrı detay.

Projenize uygun kesiti birlikte seçelim

Cam kalınlığı, baza tipi ve küpeşte kanalı projeye göre belirlenir. Ölçünüzü gönderin, teknik çizimle dönelim.
